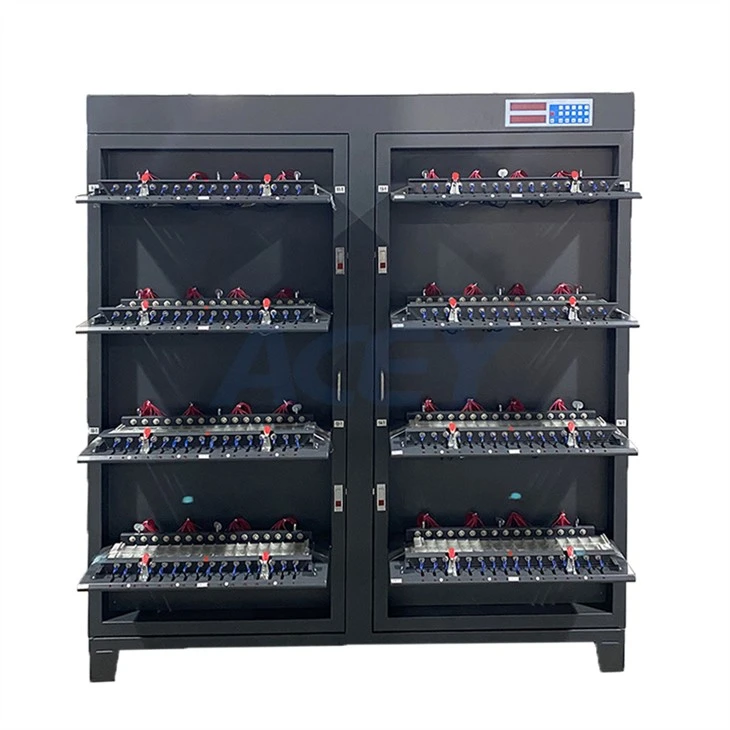

Sustav formiranja i ocjenjivanja baterije
Broj modela: ACEY-BCT510-256R
Vrste baterija: cilindrična baterija 32140/33140/34189 (prilagođena)/itd
Jamstvo: 1 godina
MOQ: 1 set
Pakiranje: Kutija od šperploče
256 kanala 5V 10A štedna baterija s povratnom informacijom, formiranje i sustav ocjenjivanja za BAK GOTION EVE CATL cilindričnu ćeliju
Značajke opreme i izgled strukture
Značajke sustava:
● Neovisan o jednoj točki, neovisni izvor konstantne struje i konstantnog napona, stabilan bez udara. Moguće je realizirati funkcije kao što su pokretanje, zaustavljanje, pauza, nastavak i zaštita.
●Točnost opreme je 0.05 posto, vrijeme snimanja podataka je 1 sekunda po vremenu, a stabilnost je visoka.
●Softver ima moćne funkcije i prijateljsko sučelje čovjek-stroj.
● Četverožično ispitno sučelje za osiguranje visoke točnosti mjerenja. Modularni koncept dizajna, jednostavan za održavanje.
Struktura ove opreme uglavnom se sastoji od sljedećih dijelova:
1.Nezavisna CPU ploča, dvostruka tipkovnica, objedinjena kontrola slanja cijelog ormarića;
2.8-kanalni modul za kontrolu konstantne struje i konstantnog napona;
3. Dvosmjerni AC/DC inverter modul;
4. Automatsko stezanje tipa ladice i način stezanja (cilindar).
Struktura sustava i princip rada
Sastav sustava
1. Litijska baterija pretvara se u opremu kapaciteta.
2.Računalo s USB sučeljem (ponesite svoje).
3.USB na 485 pretvarač sučelja ili pet vrsta komunikacijskih linija i kristalnih glava.
4. Sustav za skeniranje baterije.
5.ACEY softver proizvoda.
Princip sustava
Sustav formiranja i ocjenjivanja litijske baterije povezan je i kontroliran pomoću računala za slanje naredbi i prikupljanje podataka; tipkovnica može ručno upravljati opremom za prikaz parametara i statusa; pločom konstantne struje upravlja CPU i ima funkcije konstantne struje i konstantnog napona; kada je baterija napunjena, dvosmjerno napajanje pretvara izmjeničnu struju u 14V istosmjernu struju, kroz ploču s konstantnom strujom kako bi se ostvarila kontrola punjenja i otkrivanje baterije; kada je baterija ispražnjena, proces je suprotan procesu punjenja. Najprije se napon baterije podigne na 15 V kroz ploču s konstantnom strujom, a zatim dvosmjerno napajanje pretvara istosmjernu struju u izmjeničnu i izravno je napaja. u tvorničku distribucijsku mrežu izmjenične struje, čime se ostvaruje energetska povratna informacija električne energije pražnjenja baterije.
Značajan učinak uštede energije: Prema stvarnom mjerenju, potrošnja energije uređaja tijekom punjenja je više od 40 posto niža od potrošnje tradicionalnih uređaja, sveobuhvatna stopa uštede energije je više od 60 posto, a potrošnja energije je više od 60 posto štedeći puno troškova proizvođačima baterija.
Specifikacija
|
Struktura opreme |
|
|
Broj kanala uređaja |
Cijeli stroj ima ukupno 256 kanala |
|
Dimenzije |
L1684*W1091*H1640 |
|
Boja šasije |
Standardno sivo crno (može se prilagoditi) |
|
Obrazac učvršćenja |
Prilagođeno učvršćenje, korištenje strukture palete, stezaljka za otvaranje cilindra. |
|
Razmak učvršćenja |
37 mm |
|
Podržane specifikacije baterije |
Duljina: 120-185 mm; Promjer: 34/35 mm |
|
Način kontrole kanala |
Svaka baterija ima neovisni izvor konstantne struje i konstantnog napona, koji je stabilan i bez utjecaja. može se ostvariti |
|
pokretanje, zaustavljanje, pauziranje, nastavak i zaštita |
|
|
Svaki kanal ima neovisni hardverski upravljački krug konstantnog napona i konstantne struje |
|
|
Radna snaga |
Točnost struje punjenja i struje pražnjenja svakog kanala može se automatski kalibrirati softverom |
|
Faktor snage |
Trofazni petožilni sustav AC380V±10 posto, 50HZ |
|
Stopa izobličenja izmjenične struje |
Veće ili jednako 0,99 |
|
Indeks učinkovitosti odjela za napajanje |
Manje od ili jednako 2 posto |
|
Radna potrošnja energije |
Napunjenost veća ili jednaka 80 posto, pražnjenje veća ili jednaka 70 posto |
|
Stopa kvarova opreme |
<1% |
|
Radno okruženje |
Temperatura -10~40, relativna vlažnost 80 posto |
|
Metoda hlađenja |
Prirodni dovod zraka, ispuh prema gore |
|
Funkcija zaštite sekcije napajanja |
Zaštita od prekoračenja mrežnog napona Zaštita od prekoračenja frekvencije električne mreže |
|
Parametri kanala |
|
|
Raspon mjerenja napona |
DC 0~5 V |
|
raspon napona baterije |
Punjenje DC 0~4,5 V; Pražnjenje DC 4,5~2V |
|
Konstantni raspon napona |
DC 2~4,5 V |
|
Točnost napona |
±({{0}}.5‰ očitano plus 0,5‰ pune skale), |
|
Rezolucija kontrole napona |
0.1 mV |
|
Razlučivost uzorkovanja napona |
0.1 mV |
|
Stabilnost napona |
Manje od ili jednako (±1mV) |
|
Trenutni raspon |
Punjenje DC 50mA-20A; Pražnjenje DC 50mA-20A |
|
Trenutna točnost |
±({{0}}.5‰očitano plus 0.5‰puna skala) |
|
Trenutna rezolucija kontrole |
1mA |
|
Trenutna rezolucija uzorkovanja |
0.1 mA |
|
Trenutna stabilnost |
Manje od ili jednako (±1mA) |
|
Trenutno vrijeme porasta (90 posto opterećenja) |
Manje od ili jednako 50MS |
|
Vrijeme pokretanja kanala (90 posto opterećenja) |
Manje od ili jednako 50MS |
|
Funkcija softvera |
|
|
način kontrole |
Računalna kontrola rada opreme, kontrola cijelog kabineta, sa sustavom skeniranja |
|
način komunikacije |
485 serijska komunikacija (brzina prijenosa podataka 57600) / TCP komunikacija |
|
Postavke procesa |
Moguće je postaviti do 32 koraka i 256 ciklusa |
|
način punjenja |
Konstantna struja, konstantan napon |
|
Stanje prekida punjenja |
Napon, struja, vrijeme, kapacitet |
|
način pražnjenja |
Konstantna struja, konstantna snaga, konstantan otpor |
|
Stanje prekida pražnjenja |
napon, vrijeme, kapacitet |
|
Zaštitna funkcija |
Zaštita od prenapona pri punjenju, zaštita od podnapona pri punjenju Prenaponska zaštita pražnjenja, podnaponska zaštita pražnjenja Zaštita od trenda napona punjenja i pražnjenja Zaštita od fluktuacije napona Zaštita od strujne fluktuacije Zaštita od obrnutog spoja baterije, metoda zaštite hardvera Zaštita strujne cijevi od kratkog spoja Zaštita od alarma kapaciteta kanala (zaštita od isteka vremena) Zaštita od pada uzorkovanja napona Zaštita od ekstremnih napona Zaštita od ekstremnih kapaciteta Otvorite detekciju napona prije početka procesa i zaustavite kanal čiji napon otvaranja premašuje ograničenje Zaštita od isključivanja, oporavak podataka prijelomne točke |
|
Vremenski raspon Vremenska preciznost |
0 do 3000 minuta/korak, vremenska jedinica: min Manje od ili jednako ±1‰ |
|
Ciklus uzorkovanja i inspekcije Razvrstavanje baterija |
1S-60S |
